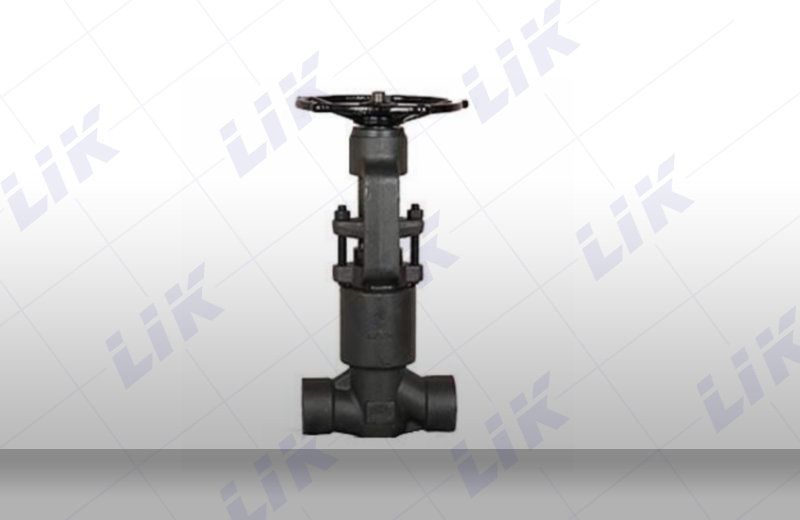

進口自密封截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于鍛鋼自密封截止閥的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�
進口自密封鍛鋼截止閥參數(shù)表
|
公稱通徑 |
DN15-DN50 |
|
公稱壓力 |
900LB-2500LB |
|
適用介質 |
水、油、蒸汽等 |
|
適用溫度 |
-20℃-550℃ |
|
閥體材質 |
A105、不銹鋼 |
|
連接方式 |
螺紋連接、對焊連接、承插焊連接 |
|
對焊尺寸標準 |
ANSI B16.25、JB/T12224 |
|
螺紋尺寸標準 |
ANSI B16.20.1、JB/T7306 |
進口自密封鍛鋼截止閥零部件材質
|
序號 |
零件名稱 |
A105N(CS) |
F22(CS) |
F304/F304L(SS) |
F316/F316L(SS) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304/304L |
A276 316/316L |
|
3 |
閘板 |
A182 F6A |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
4 |
墊圈 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/316L |
|
5 |
活結螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 BBM |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
7 |
密封座 |
A105 |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
8 |
密封環(huán) |
316 |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
9 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
10 |
提升螺母 |
A194 2H |
A1944 |
A194 B8 |
A194 8M |
進口自密封截止閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數(shù):1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數(shù)，由我們的專家為您審核把關。
020-32399500
